Электромагнетизм

Книга Велланского вышла в 1831 г. В ней уже не только упоминались, но и подробно описывались открытие Эрстеда, опыты и теория Ампера. Внимание, проявленное Велланским к новому открытию, не случайно. Его истоки кроются в философских воззрениях как самого Велланского, так и автора открытия. Конец XVIII и начало XIX в. ознаменовались решительным поворотом философской мысли в сторону от мировоззрения французских материалистов и опытного естествознания. Этот поворот возглавили и осуществили представители немецкой классической философии. С этого момента философия и естествознание идут разными путями. «Одна, — говорит Герцен, — прорицала тайны с какой-то недосягаемой высоты, другое смиренно покорялось опыту и не шло далее; друг к другу они питали ненависть; они выросли в взаимном недоверии; много предрассудков укоренилось с той и с другой стороны; столько горьких слов пало, что при всем желании они не могут примириться до сих пор».

Герцен писал это в 1844—1845 гг Примерно через четверть века об этом же расхождении между натуралистами (естествоиспытателями) и философами скажет Гельмгольц, выступая с докладом на родине Канта: «...всем известно, Л что натуралисты и философы в настоящее время не могут быть названы добрыми друзьями, по крайней мере в своих научных работах. Всем известно, что между ними уже давно ведется ожесточенный спор...». Гельмгольц отмечает, что принципиальный разлад между философией и естествознанием «еще не имел места во времена Канта», который «стоял на вполне одинаковой почве с натуралистами». Созданная Кантом теория происхождения солнечной системы «дает нам право причислить философа Канта к естествоиспытателям». Гельмгольц считает, что и фихте «не находился... ни в каком принципиальном противоречии с натуралистами». Он указывает, что «спор возгорелся, когда после смерти фихте Шеллинг стал господствовать над наукой в южной, а Гегель в северной Германии». «Среди образованных людей Германии того времени, — говорит Гельмгольц, —интерес к философским наукам превосходил интерес к естественным наукам, вследствие чего последние казались побежденными».

Этот интерес передался и в соседние страны. Велланский и Павлов в России, Эрстед в Дании находились под сильным влиянием философии Шеллинга. Учение о целостности мира, о его развитии, о борьбе полярных сил, о всеобщей связи явлений чрезвычайно импонировало этим естествоиспытателям. Велланский считает теоретические основы физики неудовлетворительными. «Все содержание оной (т. е. физики) заключается в исчислении и измерении наружных форм физических предметов; касательно же внутренней сущности какой-либо вещи физики признают абсолютную невозможность к достижению оной».

Открытие электромагнетизма шеллингианцы рассматривали как успех своей системы. «До открытия гальванизма не было известно взаимное соотношение между химическими, электрическими и магнитными явлениями, которые физики считали раздельными и одна от другой независимыми». Это совершенно правильное утверждение Велланского вскрывает то положительное начало, которое было введено немецкой классической философией: учение о всеобщей связи, диалектика природы. Велланский правильно подчеркивает, что физика могла рассматривать химические, магнитные и электрические явления изолированно лишь до открытия гальванизма. Открытие гальванизма независимо от какой-либо философии должно было рано или поздно привести к открытию электромагнетизма, и не случайно приоритет Эрстеда оспаривался. Еще в 1876 г. Эндрюс (1813—1885) в своей президентской речи на собрании Британской Ассоциации содействия прогрессу наук в Глазго должен был вернуться к вопросу о приоритете Эрстеда. Этот вопрос решен в пользу Эрстеда, и современный историк науки полностью согласен со словами Велланского: «Электромагнетизм открыт в Копенгагене профессором Эрстедом, который открытие свое возвестил 1820 года».

Ханс Кристиан Эрстед родился 14 августа 1777 г. в семье датского аптекаря. Учился Эрстед в Копенгагенском университете, где в 20 лет получил диплом фармацевта, а в 22 года степень доктора философии. В 1806 г. он становится профессором Копенгагенского университета. Увлекшись философией Шеллинга, он много думал о связи между теплотой, светом, электричеством и магнетизмом. Плодом этих размышлений явился изданный в 1813 г. в Париже трактат «Исследования о тождестве электрических и химических сил». В 1820 г. он сделал свое знаменитое открытие, описанное им в брошюре «Опыты, относящиеся к действию электрического конфликта на магнитную стрелку». Брошюра была издана на латинском языке в Копенгагене и датирована 21 июля 1820 г. Это открытие обессмертило имя ее автора в истории физики. Умер Эрстед 9 марта 1851 г.

Увлечение философией Шеллинга сказалось уже в самом названии брошюры Эрстеда. Он называет процесс, происходящий в проволоке, соединяющей полюсы гальванической батареи, не током, а «конфликтом». Результатом этого «конфликта» является разогревание проводника, причем Эрстед считал, что нагревание проволоки необходимо для получения эффекта. Опыты над действием тока на магнитную стрелку привели Эрстеда к важному выводу, что «электрический конфликт, по-видимому, не ограничен проводящей проволокой, но имеет довольно обширную сферу активности вокруг этой проволоки». Отбрасывая философскую терминологию, можно констатировать, что Эрстед обнаружил вокруг проволоки с током магнитное поле, действующее на ток.

Далее он пишет: «Кроме того, из сделанных наблюдений можно заключить, что этот конфликт образует вихрь вокруг проволоки». Другими словами, магнитные силовые линии окружают проводник с током, или электрический ток является вихрем магнитного поля. Таково содержание первого основного закона электродинамики, и в этом суть открытия Эрстеда.

Сегодня любой школьник без труда воспроизведет опыт Эрстеда, продемонстрирует «вихрь электрического конфликта», насыпав на картон, через центр которого проходит проволока с током, железные опилки.

Но обнаружить магнитные действия тока было нелегко. Их пытался обнаружить Петров, соединяя полюсы своей батареи железными и стальными пластинками. Он не обнаружил никакого намагничивания пластинок после нескольких часов пропускания через них тока. Имеются сведения и о других наблюдениях, однако с полной достоверностью известно, что магнитные действия тока наблюдал и описал Эрстед. Это открытие, как справедливо отмечал Велланский, привлекло внимание физиков Европы. «Ученый датский физик, профессор, — писал Ампер,—своим великим открытием проложил физикам новый путь исследований. Эти исследования не остались бесплодными; они привлекли к открытию множества фактов, достойных внимания всех, кто интересуется прогрессом».

Открытие Эрстеда вызвало широкий резонанс, как об этом писал Велланский. Вскоре, после того как де ла Рив в Женеве повторил опыты Эрстеда, хлынул поток опытов и сообщений. В сентябре 1820 г. Араго показал, что проволока с током притягивает железные опилки. В том же сентябре Швей-гер применил эффект Эрстеда в качестве указателя тока (мультипликатор). В 1821 г. Поггендорф (1796-1877) придал ему удобную форму, и в этом виде его и поныне можно видеть в школьных физических кабинетах.

Закон действия тока на магнитный полюс был установлен экспериментально Био и Саваром. Доклад об этом законе Био и Савар сделали 30 октября 1820 г. Лаплас облек закон Био— Савара в математическую форму элементарного взаимодействия между элементом тока и намагниченной точкой. В этой форме закон Био — Савара фигурирует в учебниках физики.

Ампер. Наибольший вклад в изучение электромагнетизма внес французский физик Ампер, назвавший новую область физики «электродинамикой», и это название прочно вошло в язык физики.

Андре Мари Ампер родился 22 января 1775 г. в семье лионского коммерсанта. Под руководством отца Ампер получил хорошее и разностороннее образование. Он изучал естественные науки, математику, греческий, латинский и итальянский языки. Ампер изучил все тома знаменитой «Энциклопедии» Дидро и Даламбера, труды Эйлера, Бернулли, Лагранжа.

Амперу было восемнадцать лет, когда семью постигло большое горе. В 1793 г. Конвент посылает в Лион, осмелившийся бросить вызов Конвенту, карательную экспедицию, которой предписывает «немедленно наказать лионскую контрреволюцию силою оружия». Конвент приказывает уничтожить Лион и на его развалинах возвести колонну с надписью: «Лион боролся против свободы — Лиона больше нет». В числе жертв этой экспедиции оказался и отец Ампера Жан Жак. Он был арестован 9 октября и 24 ноября 1793 г. казнен.

Для семьи наступили трудные времена. Ампер избирает педагогическое поприще. Сначала он работает домашним учителем, а в 1802 г. становится преподавателем физики и химии в центральной школе г. Бурге. В 1803 г. Ампера назначают преподавателем математики в Лионский лицей. В следующем, 1804 г. он становится репетитором в Политехнической школе в Париже, а с 1808 г.— ее профессором.

В 1814 г. его избирают членом Академии наук. С 1820 г. Ампер усиленно занимается электродинамикой, и в 1826 г. выходит его основной труд по электродинамике «Теория электродинамических явлений, выведенная исключительно из опыта». Позже Ампер занимается многими научными проблемами, в том числе и проблемой классификации наук. В результате этих исследований появилось его сочинение «Опыт философии наук, или Аналитическое изложение естественной классификации всех человеческих знаний», первый том которого вышел в 1834 г., второй, незаконченный том вышел посмертно в 1843 г.

Жизнь Ампера была тяжелой. Его преследовали несчастья: гибель отца, потеря первой жены, неудачный второй брак, смерть матери, которую он горячо любил, и многое другое. События «ста дней» и второй реставрации также отразились на нем. Ко всему этому прибавилось слабое здоровье. В одну из служебных поездок он скончался в Марселе 10 июня 1836 г.

Вершиной научного творчества Ампера является создание электродинамики. Начиная с первого сообщения в Парижской Академии наук 18 сентября 1820 г., последовавшего через неделю после сообщения Араго об открытии Эрстеда, идут один за другим сообщения Ампера: 25 сентября; 2, 9, 16, 30 октября; 6, 13 ноября; 4, 11 и 26 декабря 1820 г. В 15-м томе «Анналов химии и физики» был опубликован «Труд, представленный Королевской Академии наук 2 октября 1820 г. и содержащий резюме докладов, прочитанных в академии 18 и 25 сентября 1820 г. относительно действий электрических токов». Этот труд подытоживал напряженную работу Ампера по исследованию нового явления, выполненную в течение короткого двухнедельного промежутка времени.

Ампер различает два основных электрических понятия: электрическое напряжение и электрический ток. Под электрическим током Ампер понимает «состояние электричества в цепи проводящих и электродвижущих тел»; под его направлением — направление положительного электричества. Внутри вольтова столба это будет «направление от конца, на котором при разложении воды выделяется водород, к концу, на котором выделяется кислород». «...Направление электрического тока в проводнике, соединяющем концы столба, будет обозначать направление от конца, где выделяется кислород, к концу, где выделяется водород». Следовательно, Ампер вводит впервые такие фундаментальные понятия, как «электрический ток», «электрическая цепь», устанавливает направление тока в замкнутой цепи. Наименование единицы тока ампер, принятое в физике, вполне оправдано заслугами Ампера. Он же вводит термин «гальванометр» для прибора, действие которого основано на отклонении магнитной стрелки, и указывает, что «им следует пользоваться при всех опытах с электрическими токами, как принято пользоваться электрометром при электрических машинах, чтобы видеть в каждый момент, существует ли ток и какова его энергия».

Ампер впервые установил наличие механических взаимодействий токов, которые могут быть в зависимости от направления как притягательными, так и отталкивательными. Он подчеркивает, что «эти притяжения и отталкивания... существенно отличаются от тех, которые вызываются электричеством в состоянии покоя».

Исследуя экспериментально электродинамические взаимодействия, Ампер приходит к выводу, что путем комбинации проводников и магнитных стрелок можно «устроить своего рода телеграф с помощью одного вольтова столба, расположенного вдали от стрелок». Так, идея электромагнитного телеграфа возникла в первый же год открытия электромагнетизма.

Она разрабатывалась рядом изобретателей и ученых. В 1829 г. русский дипломат П. Л. Шиллинг (1786—1837) сконструировал телеграфный аппарат, дающий возможность передавать русские буквы и цифры с помощью шести мультипликаторов. Аппарат Шиллинга был установлен в Зимнем дворце.

В 1833 г. Гаусс и Вебер построили телеграфную линию в Геттингене, соединяющую астрономическую и физическую лаборатории. Существовали и другие системы, в частности система русского физика Б. С. Якоби (1801—1874). Однако широкое распространение электромагнитный телеграф получил после того, как американский изобретатель Самуил Морзе (1791—1872) создал удобную конструкцию аппарата, разработал схему соединения отравительной и приемной станции и изобрел специальную азбуку с двумя знаками (точка — тире). Первый аппарат Морзе был построен в 1835 г., а в 1844 г. заработала телеграфная линия Вашингтон — Балтимор.

Возвращаемся к исследованиям Ампера. Очень скоро он пришел к мысли об эквивалентности магнитного листка круговому току и разработал представление о магните «как о совокупности электрических токов, расположенных в плоскостях, перпендикулярных к линии, соединяющей полюсы магнита». Отсюда он пришел к выводу, что спираль, обтекаемая током (соленоид), будет эквивалентна магниту. Это привело Ампера к мысли об отсутствии магнитных агентов («магнитных жидкостей») в природе и о возможности свести все явления магнетизма к электродинамическим взаимодей ствиям. Амперова молекулярная тео рия магнетизма получила физическугс опору в электронной физике уже в XX в.

Обобщающим трудом Ампера была «Теория электродинамических явлений, выведенная исключительно из опыта», изданная в 1826 г. с подзаголовком «Произведение, в котором собраны труды г. Ампера, доложенные им Королевской Академии наук в заседаниях от 4 и 26 декабря 1820 г., 10 июня 1822 г., 22 декабря 1823 г., 12 сентября и 28 ноября 1825г.».

Он поставил перед собой задачу, основываясь на опыте, вывести формулу взаимодействия элементов тока. Задача была нелегкой. Опыт давал только интегральное взаимодействие. Ампер варьировал опыты с взаимодействием токов, пытаясь нащупать правильную формулу и, интегрируя ее для различных случаев конечных контуров тока, сравнить результат с опытом, формула Ампера открывает длинный ряд элементарных законов электродинамики.

Важно, что элементарные взаимодействия двух элементов тока не удовлетворяют третьему закону Ньютона, это новый тип взаимодействия, отличный от обычных центральных сил. Впрочем, то обстоятельство, что физика открыла новый тип сил, отличный от гравитационных, электростатических и магнитных сил, было ясно уже из опыта Эрстеда. Электродинамические силы, как правильно заметил Ампер, новые силы, отличные от сил, известных в электростатике. Однако сам Ампер искал свой закон, опираясь на третий закон механики. Он полемизировал с Био, установившим, что силы, действующие со стороны элемента тока на магнитный полюс, образуют пару с силой, действующей со стороны полюса на элемент тока. Так началась проблема закона сохранения количества движения в электродинамике. Ампер еще не подозревал о существовании поля, о запаздывании электромагнитных действий. Он стоял на позициях дальнодействия, что для постоянных токов было допустимо. Но ему и его современникам уже пришлось столкнуться с новыми фактами, трудно объяснимыми при помощи ньютоновских представлений.

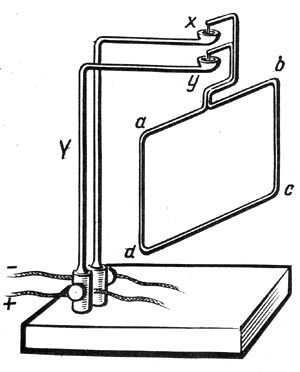

Рис. 36. Станок Ампера

Эрстед, а затем и Фарадей ясно увидели вихревой характер магнитного поля. В 1821 г. фарадей доказал экспериментально, что отдельный магнитный полюс, помещенный вблизи проводника с током, приходит в непрерывное вращение. Ему пришлось проявить немало изобретательности, чтобы придумать такое расположение проводников и магнита, чтобы действию тока подвергался только один полюс. Магнит в опыте фарадея вращался безостановочно, пока цепь была замкнута. Это была первая модель электродвигателя.

Как всегда бывает в науке, когда открывается новое поле исследования, появляется большое количество экспериментаторов и изобретателей, возникают бесчисленные споры о приоритете того или иного открытия. Имена этих экспериментаторов и изобретателей ныне забыты или полузабыты, фарадею пришлось выдержать длительный спор о приоритете в открытии электромагнитных вращений. Сначала его обвинял учитель Дэви в заимствовании идеи у Волластона, спустя много лет после смерти Дэви обвинения повторил его брат. Такие споры, отравляющие жизнь многим выдающимся ученым, неизбежны, когда «идеи носятся в воздухе». Время в конце концов выносит окончательный приговор.

Из многочисленных открытий и изобретений в области электричества, сделанных в 20-е годы XIX в., следует упомянуть об открытии в 1821 г. термоэлектричества. Оно принадлежит прибалтийскому физику Томасу Зеебеку (1770—1831). Это открытие стало возможным благодаря открытию Эрстеда и некоторое время даже именовалось термомагнетизмом. В свою очередь, открытие Зеебека и изобретение мультипликатора дали возможность немецкому учителю Георгу Ому (1787—1854) открыть количественный закон цепи электрического тока, носящий ныне его имя.

Опыты и теоретические рассуждения Ома, который находился под сильным влиянием вышедшего в 1822 г. сочинения Фурье (1768—1830) «Аналитическая теория тепла», были описаны им в основном труде «Гальваническая цепь, разработанная математически» (1827). Следует отметить, что этот закон, без которого мы сейчас не представляем себе учебника электричества, не сразу был принят физиками и стал входить в науку только в конце 30-х — начале 40-х годов XIX в. Его признание шло параллельно с успехами электрометрии. Одним из первых принял и применил закон Ома русский академик Э.Х.Ленц, который рассматривал и вопросы распределения тока в разветвленных проводниках, явившись предшественником Кирхгофа. Ленц занимался также изучением электромагнитов, впервые на основе опытов Араго и теории Ампера созданных Вильямом Стерд-женом (1783-1850) в 1825 г. Электромагниты с большой подъемной силой были построены американским физиком Джозефом Генри (1799—1878), независимо от фарадея открывшим электромагнитную индукцию. Однако его публикация об этом открытии запоздала, и слава великого открытия принадлежит Михаилу фарадею.

Фарадей. Михаил (английское произношение—Майкл) фарадей родился 22 сентября 1791 г. в семье лондонского кузнеца. Недостаточность средств не позволила будущему великому ученому получить хорошее образование. В начальной школе он научился читать, писать, постиг начала арифметики, а затем поступил в учение к переплетчику. Здесь он восполнил недостатки образования чтением. Особенно его увлекло электричество и химия, и он сам начал проделывать опыты, описанные в книгах.

Промышленная революция пробудила в широких кругах англичан интерес к естествознанию. В Лондоне большим успехом пользовались популярные лекции для широкой публики. Организованный в 1800 г. Лондонский Королевский институт регулярно проводил вечерние публичные лекции. Лекции во времена фарадея читал знаменитый химик Дэви. Эти лекции увлекли фарадея. Он тщательно записывал их и аккуратно переплетенные записи направлял Дэви. Когда Дэви понадобился помощник, он вспомнил о фарадее и привлек его в институт в качестве ассистента. Гениальный самоучка вступил на путь, приведший его к бессмертию.

Первые научные работы фарадея относятся к химии. Они обратили на себя внимание европейских химиков и сделали его имя широко известным Д.И.Менделеев в своих знаменитых «Основах химии» неоднократно упоминает имя фарадея. Он цитирует его характеристику пламени, воспроизводит описание его опыта по анализу пламени свечи, неоднократно упоминает его результаты в области сжижения газов и его закон электролиза. Менделеев сочувственно упоминает о фарадеевском понимании электрического тока как переносчика химического движения. В истории химии фарадей занимает видное место.

Всемирную славу фарадею принесли его электрические исследования. Открытие Эрстеда взволновало ученых Королевского института. Дэви и Вол-ластон не только повторили его опыты, но и придумали новые демонстрации взаимодействия токов и магнитов, фарадей, заинтересовавшись новым открытием, тщательно изучил литературу по этому вопросу и выступил в 1821—1822 гг. со статьей «Опыт истории электромагнетизма». Статья Эрстеда подсказывала мысль о наличии вращения вокруг тока. Идею электромагнитного вращения высказал Волластон.

Фарадей, придя к ней самостоятельно, стал думать о том, как экспериментально обнаружить его. Ему удалось обеспечить действие тока лишь на один из полюсов магнита и с помощью ртутного контакта осуществить непрерывное вращение магнита вокруг проводника с током.

Этот первый электродвигатель заработал у фарадея в декабре 1821 г. Тогда же фарадей записал в своем дневнике задачу: превратить магнетизм в электричество. Решение этой задачи потребовало около десяти лет. С ноября 1831 г. Фарадей начал систематическую публикацию своих исследований по электричеству, составивших трехтомный труд под заглавием «Экспериментальные исследования по электричеству».

Дадим краткий обзор содержания этой знаменитой книги. В первой серии, датированной 24 ноября 1831 г. и содержащей разделы: об индукции электрических токов, об образовании электричества и магнетизма, о новом электрическом состоянии материи, объяснение магнитных явлений Араго,— описаны основные опыты фарадея по электромагнитной индукции. В первом опыте, с помощью которого и было открыто новое явление, фарадей использовал деревянный цилиндр, на который были намотаны две изолированные друг от друга обмотки. Одна из них была соединена с гальванической батареей, другая — с гальванометром. При замыкании и размыкании тока в первой обмотке стрелка гальванометра во второй обмотке отклонялась при замыкании тока в одну сторону, при размыкании в противоположную. Действие одной цепи электрического тока на другую фарадей назвал вольта-электрической индукцией. Вольта-электрическая индукция усиливалась, если внутрь обмотки помещали железо, фарадей устроил индукционный прибор в виде железного кольца (тора), на которое были намотаны две изолированные обмотки — первичная с источником тока и вторичная с гальванометром. Кольцо фарадея было первой моделью трансформатора.

Затем Фарадей получил индукционные действия с помощью обыкновенных магнитов. Явления эти фарадей назвал магнитоэлектрической индукцией. фарадей считал, что проводник, подвергающийся индукционному воздействию со стороны другого тока или магнита, находится в особом состоянии, которое он назвал электротоническим. Это название не удержалось в науке, но именно отсюда началось исследование фарадеем роли среды в электромагнитных взаимодействиях.

Существенно, что Фарадей, отмечая переменный характер процесса индукции, говорит об «индуцированной волне электричества». Несколькими месяцами позже, 12 марта 1832 г., он фиксировал результат своих наблюдений над временным характером индукционных явлений в специальном письме, озаглавленном «Новые воззрения, подлежащие в настоящее время хранению в запечатанном конверте в архивах Королевского общества». В этом замечательном письме, обнаруженном в архивах лишь спустя 106 лет, т. е. в 1938 г., содержится совершенно определенный вывод, «что на распространение магнитного взаимодействия требуется время», что действие одного магнита на другой «распространяется от магнитных тел постепенно и для своего распространения требует определенного времени». фарадей указывает, «что электрическая индукция распространяется точно таким же образом», и считает «возможным применить теорию колебаний к распространению электрической индукции». Процесс распространения индукции похож «на колебания взволнованной водной поверхности или же на звуковые колебания частиц воздуха». фарадей пишет, что он хотел бы проверить свои идеи экспериментально, но ввиду занятости решил передать свое письмо на хранение, чтобы закрепить за собой открытие фиксированной датой. Он указывает, что «в настоящее время, насколько мне известно, никто из ученых, кроме меня, не имеет подобных взглядов».

Поразительна интуиция Фарадея, позволившая ему вскоре после открытия электромагнитной индукции прийти к идее электромагнитных волн. Он совершенно прав, считая эту идею чрезвычайно важной и утверждая свой приоритет в специальном письме, датированном точной датой.

Вполне понятны заботы Фарадея о приоритете. В конце раздела «Об электротоническом состоянии» он упоминает о претензиях на приоритет в открытии индукции со стороны Френеля и Ампера. К открытию независимо от фарадея пришел и Генри. После публикации фарадея многие физики осознали, что они наблюдали в своих экспериментах по магнитному действию токов аналогичные явления. Открытие «носилось в воздухе». В истории науки действует закон созревания открытий: наступает время, когда открытие должно быть сделано, оно созрело. Так было с законом тяготения, с открытием математического анализа, так было и с законом индукции. В последнем разделе первой серии фарадей объясняет явление, открытое Араго. Магнитная стрелка, помещенная под плоскостью медного диска, приходит во вращение, когда диск вращается. Точно так же при вращении магнита приходит во вращение подвешенный над ним медный диск, фарадей объяснил это открытое Араго загадочное явление действием электромагнитной индукции и указал, что эффект Араго дает возможность получить «новый источник электричества». Между полюсами магнита вращался медный диск. Скользящие контакты у периферии и центра диска отводили генерируемый при вращении диска ток к цепи, содержащей гальванометр. «Этим было показано, — пишет Фарадей, — что можно создать постоянный ток электричества при помощи обыкновенных магнитов», фарадей в этом опыте сконструировал униполярную динамо-машину. Варьируя опыты с получением индукционного тока вращением проводников или магнитов, фарадей приходит к важному выводу: «Все эти результаты,— пишет он, — доказывают, что способность индуцировать токи проявляется по окружности вокруг магнитной равнодействующей или силовой оси точно так, как расположенный по окружности магнетизм возникает вокруг электрического тока и им обнаруживается». Установленную фарадеем связь Максвелл позднее выразил математически.

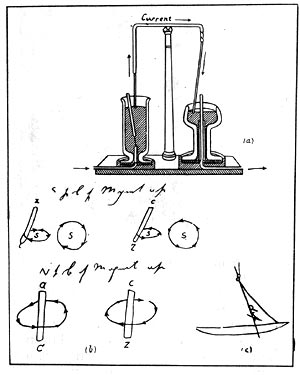

Рис. 37. Электромагнитное вращение. Рисунок Фарадея

Установленный Фарадеем факт, что электродвижущая сила индукции возникает при изменении магнитного потока (замыкании, размыкании, изменении тока в индуцирующих проводниках, приближении и удалении магнита и т. д.), Максвелл выразил равенством:

Здесь ε — электродвижущая сила индукции, Ф — магнитный поток, охватываемый проводником, в котором индуцируется ток. фарадей говорит о том, что способность индуцировать токи «проявляется по окружности вокруг магнитной равнодействующей». Это, как показал Масквелл, означает, что переменное магнитное поле окружено вихревым электрическим полем. В векторной форме закон, открытый фарадеем, выражается уравнением:

Знак минус, поставленный в равенствах (1) и (1'), соответствует правилу, установленному петербургским академиком Э. X. Ленцем (родился 12 февраля 1804 г. в Дерпте (Тарту), умер в Риме 29 января 1865 г.). 29 ноября 1833 г.Ленц доложил Петербургской Академии наук работу «Об определении направления гальванических токов, возбуждаемых электродинамической индукцией». В этой работе он обращает внимание на то, что фарадей дает различные правила для определения направления индуцируемых токов в случае вольта-электрической и в случае магнитоэлектрической индукции. Ленц понял, что разные правила, предложенные фарадеем, затушевывают то обстоятельство, что во всех случаях индукции существует один и тот же индукционный процесс, подчиняющийся общему правилу. Это правило Ленц формулирует следующим образом: «Если металлический проводник движется поблизости от гальванического тока или магнита, то в нем возбуждается гальванический ток такого направления, что если бы данный проводник был неподвижным, то ток мог бы обусловить его перемещение в противоположную сторону; при этом предполагается, что покоящийся проводник может перемещаться только в направлении движения или в противоположном направлении».

Ленц рассматривает ряд примеров на применение своего правила и показывает, что во всех случаях возникает индукционный ток такого направления, что он противодействует изменению, порождающему его.

В 1846 г. франц Нейман (1798-1895) нашел выражение закона индукции в следующем виде:

V=-δA/dt где знак минус показывает, что на создание индукционного тока надо затратить энергию.

Фарадей продолжал изучение электромагнитной индукции во второй серии своих «Экспериментальных исследований» (январь 1832 г.).

В третьей серии (январь 1833 г.) фарадей кладет конец спору о различных видах электричества: обыкновенном, гальваническом, животном, индукционном. Рядом опытов он показывает, что все виды электричества тождественны между собой, различаясь только знаком. Исследуя действия, производимые обыкновенным, гальваническим, магнитным, термическим и животным электричеством, фарадей приходит к фундаментальному заключению: «Отдельные виды электричества тождественны по своей природе, каков бы ни был их источник».

В июне 1833 г. появилась пятая серия «Экспериментальных исследований», посвященная явлениям электролиза. В этой серии, а также в последующих—шестой, седьмой и восьмой — Сериях фарадей занимается изучением химических действий тока.

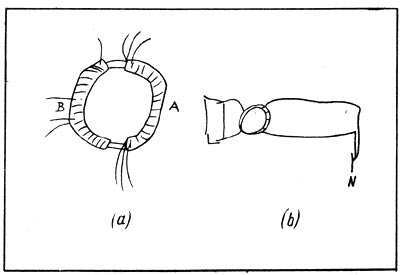

Рис. 38 Опыт по электромагнитной индукции. Рисунок Фарадея

Химические действия тока были открыты сразу после изобретения вольтова столба. Дэви открыл электролитическим разложением щелочные металлы. Иоганн Риттер обнаружил поляризацию гальванического элемента. Пропуская ток через подкисленную воду, он установил, что электроды, опущенные в электролит и отключенные от источника, снова дают после их соединения проводником электрохимическое разложение, но в обратном направлении. Так был открыт аккумулятор.

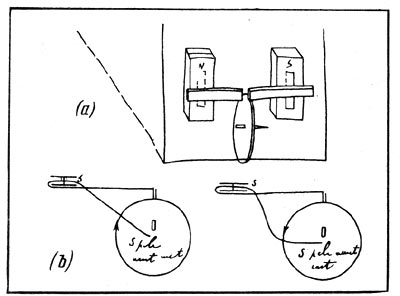

Рис. 39. Униполярная машина. Рисунок Фарадея

Прибалтийский ученый Кристиан Гротгус (1785—1822) впервые пытался представить механизм электролиза посредством цепочек полярно заряженных молекул.

В пятой серии Фарадей формулирует точный закон электролиза: «Что бы собой ни представляло разлагаемое вещество: воду, растворы солей, кислоты, расплавленные тела и т. д., — для одного и того же количества электричества сумма электрохимических действий есть также величина постоянная, т. е. она всегда эквивалентна стандартному химическому действию, основанному на обычном химическом сродстве»

В седьмой серии фарадей формулирует этот закон более сжато:« Химиче ское действие электрического тока прямо пропорционально абсолютному количеству проходящего электричества».

Фарадей вводит новую терминологию, ныне общеупотребительную. Электроды, подводящие ток к разлагаемому раствору, он называет анодом и катодом. Разложимые вещества он называет электролитами, вещества, на которые разлагаются электролиты, — ионами, а именно анионами и катионами, смотря по тому, где отлагается вещество — у анода или катода. «Числа, соответствующие весовым количествам, в которых они выделяются, я называю электрохимическими эквивалентами».

Фарадей устанавливает важный факт, что для выделения любого вещества в количестве, равном его электрохимическому эквиваленту, требуется одно и то же количество электричества. Эта величина играет важную роль в современной физике, являясь одной из основных физических констант, и называется «число фарадея». Фарадей связывает этот факт с основными представлениями химии. Он пишет: «Согласно этой теории эквивалентные веса тел представляют собой такие количества их, которые содержат равные количества электричества... Иначе если принять атомную теорию и соответствующие ей выражения, то атомы тел, эквивалентные друг другу в отношении их обычного химического действия, содержат равные количества электричества, естественно связанного с ними». Таким образом фарадей приходит к представлению о некотором элементарном заряде, связанном с атомами вещества. Он указывает, что «атомы материи каким-то образом одарены электрическими силами или связаны с ними и им они обязаны своими наиболее замечательными качествами, и в том числе своим химическим сродст вом друг к другу».

Все это позволяет высказать утверждение, что фарадей является основателем электронной теории вещества, впервые высказавшим мысль о дискретности электричества, об элементарном электрическом заряде. Тринадцатый раздел седьмой серии, в котором содержатся эти глубокие мысли, называется «Об абсолютном количестве электричества, связанном с частицами или атомами материи». Это название говорит само за себя.

В девятой серии, озаглавленной «Об индуктивном влиянии электрического тока на самого себя и об индуктивном действии электрических токов вообще», фарадей описывает явление самоиндукции. Это явление было открыто независимо друг от друга американцем Генри и англичанином Дженкиным. фарадей упоминает только о последнем, очевидно, не зная об открытии Генри. Современная физика увековечила приоритет Генри, присвоив единице индуктивности название генри.

Фарадей описывает экспериментальную установку, посредством которой и доныне демонстрируют на лекциях явление самоиндукции. Он констатирует, что самоиндукция аналогична инерции в механике, указывает, что индуктивность проводника зависит от его формы и особенно возрастает, если проводник свернуть в спираль. Все это заставляет его еще раз вернуться к идее электротонического состояния и к исследованию связи между электрическими и магнитными силами. Мысль фарадея неустанно обращается к пространству, окружающему проводники, и в его уме постепенно вызревает глубокая идея поля.

В одиннадцатой серии фарадей подробно исследует диэлектрические свойства веществ, вводя для их характеристик особое число, которое он называет удельной индукцией или удельной индуктивной способностью. Эту величину позже назвали диэлектрической постоянной, а ныне называют диэлектрической проницаемостью. Исследование диэлектриков вновь подводит фарадея к мысли о существовании роли среды в электрических взаимодействиях, которые как бы разливаются в окружающем пространстве по кривым линиям. Это последнее обстоятельство особенно подчеркивает фарадей, считая, что оно противоречит картине действия на расстоянии, принятой сторонниками мгновенного дальнодействия.

От опытов с диэлектриками фарадей переходит к исследованию электрического разряда в газах. Он описывает различные формы разряда в газах при атмосферном давлении и в разреженном состоянии. В последнем случае фарадею Удалось обнаружить темное пространство, разделяющее, области свечения у катода и у анода. Это темное пространство ныне называется фарадеевым. Так фарадей положил начало детальному изучению разрядов в газах, той области физики, которую он сам считал важной и из которой в дальнейшем историческом развитии возникли электроника, рентгенофизика, радиоактивность.

Рис. 40. Рисунок Фарадея по электролизу

В шестнадцатой и семнадцатой сериях «Экспериментальных исследований по электричеству» фарадей рассматривает спор между сторонниками контактной теории источника электрического тока и сторонниками химической теории. Контактная теория, ведущая свое происхождение от Вольты, «находит источник мощности в контакте» разнородных проводников, а химическая — «в химической силе», как выражается фарадей, или в химической энергии, как бы сказали мы. Свое мнение фарадей — он является сторонником химической теории — обосновывает многочисленными соображениями и экспериментальными фактами. В качестве окончательного вывода он прямо указывает, что «контактная теория допускает, что сила... может будто бы возникнуть из ничего, что без всякого изменения действующей материи и без расхода какой-либо производящей силы может производиться ток, который будет вечно идти против постоянного сопротивления...». «Это было бы поистине сотворением силы, — продолжает Фарадей, — и это не похоже ни на какую другую силу в природе».

Эти слова были написаны в январе 1840 г., когда закон сохранения энергии еще не был открыт, но фарадей пишет так, как будто ему этот закон известен. Более того, он ясно представляет картину превращения энергии из одного вида в другой. «Мы имеем много процессов, — пишет он, — при которых форма силы может претерпеть такие изменения, что происходит явное превращение ее в другую. Так мы можем превратить химическую силу в электрический ток или ток в химическую силу. Прекрасные опыты Зеебека и Пельтье показывают взаимную превращаемость теплоты и электричества, а опыты Эрстеда и мои собственные показывают взаимную превращаемость электричества в магнетизм. Но ни в одном случае, даже с электрическим угрем и скатом, нет чистого сотворения силы; нет производства силы без соответствующего израсходования чего-либо, что питает ее».

Этот 2071-й параграф семнадцатой серии, датированный 29 декабря 1839 г., представляет по сути дела законченную качественную формулировку закона сохранения и превращения энергии. Мысли, высказанные здесь фарадеем, очень близки воззрениям Энгельса на закон сохранения энергии. Энгельс подчеркивает в законе именно превращаемость форм энергии, фарадей на собственном опыте осознал эту сторону закона. Он «превратил магнетизм в электричество», исследовал химические превращения в электрической цепи, он, наконец, искал превращения света в магнетизм, тяготения — в электричество и магнетизм. Читая летом 1834 г. популярные лекции о взаимоотношении электрических и магнитныхявлений, он последнюю, шестую лекцию посвятил вопросу о взаимоотношении «химического сродства, электричества, теплоты, магнетизма и других сил материи».

Эта философская установка Фарадея в значительной степени способствовала его научным достижениям. Он открыл электромагнитную индукцию не случайно, он напряженно искал ее десять лет. Осенью 1845 г. он открывает магнитное вращение плоскости поляризации, получившее в науке название эффекта фарадея. Этот тонкий эффект опять-таки не был случайным открытием.

Девятнадцатую серию, посвященную эффекту фарадея, он открывает следующим признанием: «Я давно уже придерживался мнения — и оно почти достигло степени убеждения — ... что различные формы, в которых проявляются силы материи, имеют общее происхождение, или, другими словами, настолько близко родственны друг другу и взаимно зависимы, что они могут как бы превращаться друг в друга и обладают в своем действии эквивалентами силы», фарадей сообщает, что он давно и безуспешно пытался «открыть прямую связь между светом и электричеством» и что «в конце концов мне удалось намагнитить и наэлектризовать луч света и осветить магнитную силовую линию». Далее он описывает свои опыты по вращению плоскости поляризации света магнитным полем.

Фундаментальная идея о взаимосвязи, взаимопревращаемости различных сил природы дополнялась у фарадея другой фундаментальной идеей об активной роли среды, в том числе и пустого пространства, в физических процессах. В двадцатой серии он описывает влияние магнитного поля на различные среды и находит диамагнетизм и парамагнетизм (термины введены фарадеем).

Тщательное изучение электрических и магнитных свойств вещества в конце концов привело фарадея к установлению фундаментальной новой идеи, идеи поля. фарадей разработал экспериментальную методику исследования магнитного поля с помощью пробной катушки и баллистического гальванометра. Он ввел метод изображения магнитного поля с помощью силовых линий. Он писал в 1851 г.: «Я..., изучая отношение вакуума к магнитной силе и общий характер магнитных явлений, протекающих вне магнита, больше склоняюсь к мысли, что передача силы представляет собой именно такое явление, протекающее вне магнита; я считаю невероятным, что эти явления представляют собой простое притяжение и отталкивание на расстоянии». Следует отметить, что современники фарадея предпочитали идею «простого притяжения и отталкивания на расстоянии».

Слишком осязательны были успехи Ньютона, формула закона тяготения которого так блестяще оправдалась в небесной механике. Напоминающие эту формулу законы Кулона дали возможность развить математическую теорию электростатики и магнитостатики. Амперу удалось включить в эту схему и электромагнетизм. Теперь оставалось так обобщить закон Ампера, чтобы он включил в себя и индукционные процессы, открытые и изученные фарадеем. Эту задачу поставил перед собой Вильгельм Вебер (1802-1891), которому в конце концов удалось найти формулу взаимодействия заряженных электрических частиц (1846). Однако в эту формулу входили не только заряды взаимодействующих частиц и их положения, но также их относительная скорость и ускорение, что делало ее совсем непохожей на законы Ньютона и Кулона и сложной для расчетов.

Фарадей же вообще отказался от концепции действия на расстоянии и ввел в физику совершенно новый объект — физическое поле. «При этой точке зрения на магнит, — писал Фарадей в 1852 г.,—среда или пространство, его окружающие, играют столь же существенную роль, как и самый магнит, будучи частью настоящей и полной магнитной системы». Для фарадея поле — это то, что излучается, распространяется с конечной скоростью в пространстве, взаимодействует с веществом. Примером такого поля является излучение Солнца. «В этом случае лучи (которые представляют собой силовые линии) проходят через промежуточное пространство; но здесь мы можем оказывать на эти линии действие при помощи различных сред, расположенных на их пути. Мы можем изменить их направление посредством отражения или преломления; мы можем заставить их идти по криволинейным или ломаным путям. Мы можем отрезать их от их источника и затем искать их и найти, прежде чем они достигнут своей конечной цели. Они связаны с временем и требуют 8 минут, чтобы пройти от Солнца до Земли; таким образом, они могут существовать независимо и от своего источника и от места, в которое в конце концов приходят. Таким образом, они имеют ясно различимое физическое существование» (подчеркнуто мною, — Я. К.).

Такова концепция поля, к которой фарадей пришел в результате длительного научного пути и первоначальный набросок которой он дал в своем запечатанном письме 1832 г. С фарадеем в физику наряду с частицами вещества вошла и новая форма материи — поле, излучаемое и поглощаемое частицами и распространяющееся в пространстве с конечной скоростью. Математически эта идея была разработана гениальным преемником фарадея Джемсом Клерком Максвеллом.

Напряженная работа надломила душевные силы фарадея. Все чаще и чаще он жалуется на ослабление памяти: «Уже через день я не могу припомнить выводов, к которым пришел накануне... Я забываю, какими буквами изобразить то ил л другое слово», — пишет он в одном из писем. В таком состоянии он проводит, угасая, долгие годы, год от года сужая круг своей деятельности. Умер он 25 августа 1867 г.
