Демонстрация невесомости (А. Дозоров)

Состояние невесомости достигается в свободном полете. И спутник на орбите, и свободно летящий камень, и подпрыгнувший человек находятся в состоянии невесомости. Груз, подвешенный на нити, в свободном полете невесом и, следовательно, не натягивает нить. Легко изготовить прибор, который дает возможность "наблюдать" состояние невесомости.

Рис. 1
Рис. 1

На рис. 1 дана принципиальная схема прибора. В "нормальном" состоянии груз (Г) натягивает нить, упругая пластина (УП) изгибается, разрывая контакт между клеммами (К1 и К2) цепи. При этом включенная в цепь лампа (Л), естественно, не горит. Если все устройство подброшено вверх, груз находится в состоянии невесомости, а следовательно, не растягивает нить. Упругая пластина возвращается в неизогнутое положение, клеммы замыкаются, загорается лампочка. Лампочка горит лишь в том случае, если все устройство находится в состоянии невесомости. Обратите внимание, что состояние невесомости осуществляется и при движении вверх, и при движении вниз.

Регулировочный винт (В) позволяет установить клеммы так, чтобы они при неподвижном положении устройства были слегка раздвинуты. Все устройство крепится внутри прозрачной коробки. На рис. 2 показан общий вид прибора.

Рис. 2
Рис. 2

Несколько практических советов по изготовлению прибора. Чтобы можно было пользоваться как большой (плоской) батарейкой, так и маленькой "Кроной", лучше при изготовлении ориентироваться на более крупную плоскую батарейку. Чаще всего в приборе приходится менять именно батарейку, поэтому доступ к ней должен быть простым; можно прикрепить ее к наружной части устройства, а для соединительных проводов сделать в корпусе небольшие отверстия.

Рис. 3
Рис. 3

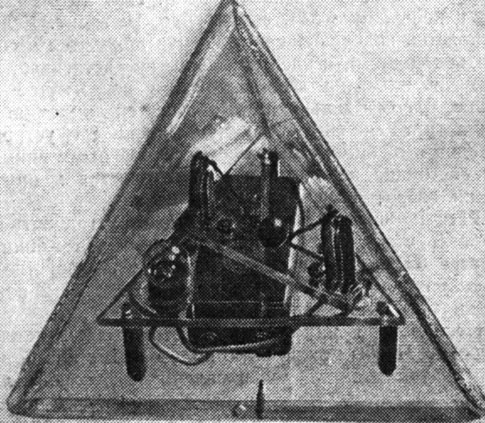

В качестве упругой пластины годится любая тонкая полоска упругого металла, даже половинка лезвия безопасной бритвы (вы сразу увидите, закрепив лезвие (в стойке, куда удобнее привязать нить от груза). Конструкцию устройства можно сделать более простой. Например, совместить регулировочный винти клемму К1 и сделать так, чтобы упругая пластина играла еще и роль клеммы К2 (рис. 3). На рис. 4 приведена фотография такого варианта устройства, в котором вообще нет регулировочного винта. Немного подумав, вы, быть может, предложите еще более простую конструкцию.

Рис. 4
Рис. 4
