Как определить полюса магнита (Б. Алейников)

Вопрос этот совсем не такой простой каким кажется с первого взгляда. Ведь у нас нет никакой уверенности в том, что полюса магнита не раскрасили в различные цвета просто, чтобы их различать те без связи с их истинным магнетизмом. Кроме того, магнит может быть вообще не маркирован.

Для опыта нужны две вещи - постоянный подковообразный магнит, не обязательно раскрашенный в два цвета (даже интереснее, если полюса магнита заранее не размечены), и ... телевизор. Опыт лучше производить утром или днем, когда по телевидению передают сетку для настройки телевизоров.

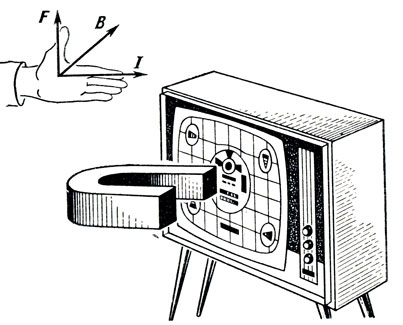

Рис. 79
Рис. 79

Поднесем магнит к экрану включенного телевизора так, как показано на рис. 79. Изображение немедленно исказится. В центре сетки имеется маленький кружок. Он заметно сместится вверх или вниз, в зависимости от того, как расположены полюса магнита.

Изображение на экране телевизора создает электронный луч, идущий из глубины трубки на зрителя. Наш магнит отклоняет движущиеся электроны, поэтому изображение смещается. Направление действия магнитного поля на движущийся заряд определяется по правилу левой руки. Нужно расположить ладонь так, чтобы силовые линии входили в нее, а вытянутые пальцы указывали направление тока; тогда отогнутый под углом 90° большой палец укажет направление смещения движущегося заряда. Силовые линии идут от северного к южному полюсу магнита. А направлением тока в правиле левой руки считается "техническое" направление - от плюса к минусу. Так двигались бы положительные заряды. Но в кинескопе движутся электроны, причем летят они на нас. Это эквивалентно тому, что положительные заряды летят от нас. Поэтому вытянутые пальцы левой руки должны быть направлены в экран. Остальное понятно. По смещению центрального кружочка телевизионной сетки определяем, какой полюс магнита поднесен к экрану, северный или южный. Итак, с помощью телевизора можно легко и быстро определять расположение полюсов немаркированного магнита.

Телевизор может помочь и при определении знака полюсов немаркированной батареи. Для этого опыта необходимо иметь батарею, электромагнит с дугообразным сердечником, телевизор, сопротивление, проводник. Подключим к батарее последовательно электромагнит и сопротивление, подобранное с таким расчетом, чтобы ток не превышал допустимого. Поднося электромагнит к экрану телевизора, определим по правилу левой руки его полюса. Далее по правилу буравчика найдем направление тока и, следовательно, знаки полюсов батареи.
